IKF30NDDK
IKF30NDDK
IKF30NDDK

IKF30NDDK

Art.Nr.:
2003740
Auf Anfrage (Ausland abweichend)

Auf den Merkzettel
Beschreibung

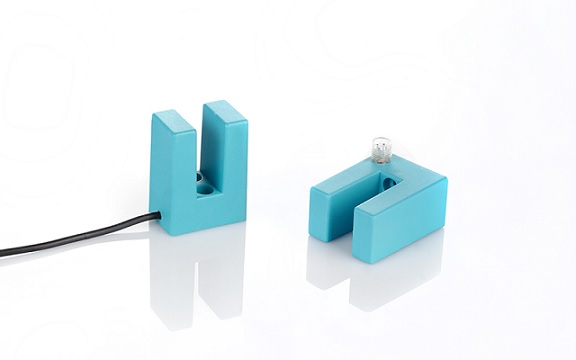

IKF30NDDK

Merkmale


Bauform 60x30x45mm mit
Gabelweite 15mm sowie
70x60x70mm mit Gabelweite
20mm lieferbar		Reed-Umschalter- und
Schließerkontakt sowie als
P- und N-schaltend		Kabelanschluss

Einbau
direkte Montage auf Metall
möglich		Betätigung erfolgt mit einer
Stahlfahne, die durch den
Schlitz des Sensors geführt
wird		Fremdmagnetfelder in
Sensornähe vermeiden

Vorteile
hohe Schaltleistung

Lager- und Fördertechnik

Länge Anschlussleitung frei
wählbar (Standard 1m)

Einsatzgebiete
Aufzüge und FahrtreppenHebebühnenAnlagen- und Maschinenbauschinen

Technische Daten :
Reduktionsfaktoren, legierungsabhängig :Ms 0,45 x Sn / Al 0,4 x Sn / Cu 0,3 x Sn
Wiederholgenauigkeit R :

= 0,1 x Sr

Hysterese H :1 - 20 %
Betriebsspannung UB :10 - 30 V DC
Leerlaufstrom Io :

= 10 mA

Bemessungsbetriebsstrom Ie :max. 400 mA
Spannungsabfall Ud := 3,5 V bei  Ie = 400 mA
Schaltfrequenz f :max. 500 Hz
Temperaturbereich :-25°C ... +70°C
Schaltausgang :NPN - Schließer
Kurzschlussfestigkeit / Ansprechwert :taktend     / min.     450 mA
Verpolschutz :integriert
Normenkonformität / EMV :EN 60947-5-2
Isolationsprüfung AC (eff.) Ui :- - - V
Schutzart nach DIN 60 529IP67
Schaltzustandsanzeige :- - -
Anschluss :2m PVC-Kabel  3 x 0,34 mm2
Gehäusematerial :Kunststoff
Anzugsdrehmoment :max.  - - - Nm
