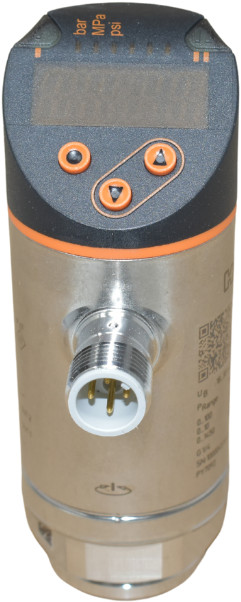

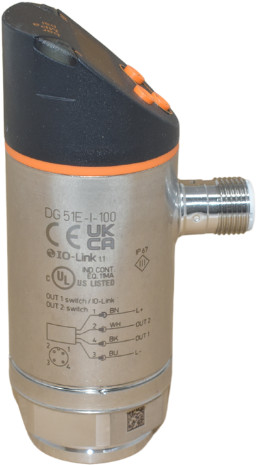

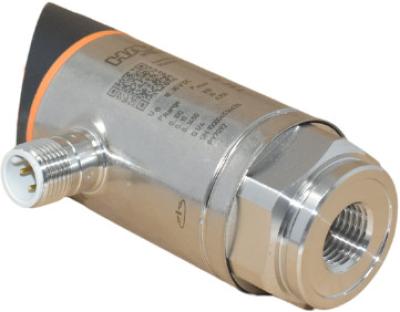

Druckschaltgerät DG 51E-I-100

Eigenschaften und Vorteile:
- Zwei Schaltausgänge als Öffner oder Schließer, PNP oder NPN programmierbar
- Systemdruck wird kontinuierlich gemessen und im Display dargestellt
- Optische Schaltpunktüberwachung per LED
- IO-Link Kommunikation

ALLGEMEINE DATEN:
- Benennung: Druckschaltgerät
- Bauart: Keramisch-Kapazitiv (100 bar) / Metallische Dünnfilmzelle (250 bar, 400 bar, 600 bar)
- Bauform: Einschraubteil
- Material V2A, Kunststoff (250 bar, 400 bar, 600 bar) / V4A, Kunststoff (100 bar)
- Anschlüsse: M12, 4 polig
- Anzugsmomente: 25 ... 35 Nm
- Werkstoff mit Kontakt zum Medium: V2A (1.4542)
- Einbaulage: Beliebig
- Schutzart: IP 67, montiert
- Temperaturen: Mediumtemperatur: -25 … +80°C
                           Umgebungstemperatur: -25 … +80°C
                           Lagertemperatur: -40 … +100°C

DRUCK:
- Messbereich: 0 ... 100 bar / 0 ... 1450 PSI
- Maximaldruck: 300 bar / 4350 PSI
- Berstdruck: 650 bar / 9400 PSI
- Schaltpunkt SP1 und SP2: 1 ... 100 bar / 10 ... 1450 PSI
- Rückschaltpunkt rP1 und rP2: 0,5 ... 99,5 bar / 5 ... 1445 PSI
- Druckdifferenz ?p: 0,5 bar / 5 PSI

ELEKTRISCHE DATEN:
- Ausführung: PNP/NPN schaltend, programmierbar
- Betriebsspannung: UB 18 … 30 DC, verpolungssicher
- Leerlaufstrom IL: < 35 mA
- Isolationswiderstand RISO: > 100 MOhm

AUSGÄNGE:
- Schaltstrom IA: < 200 mA, überlastfest
- Spannungsabfall ?UA < 2,5 V
- Schaltfrequenz fS  ≤170 Hz
- Schaltzyklen N: > 100 Mio

GENAUIGKEIT:
- Schaltpunktgenauigkeit: < +/-0,5
- Hysterese: < +/-0,25
- Wiederholgenauigkeit: < +/-0,1

REAKTIONSZEIT:
- Startup: 0,3 s
- Ansprechzeit Ausgang TS: < 3 ms
- Verzögerungszeit dS & dr: 0 … 50 s, programmierbar

ELEKTRISCHER ANSCHLUSS:
- Signal               Pin         Adern-Farbe
- UB                       1              Braun
- OUT2                  2              Weiß
- GND                    3              Blau
- OUT1 / IO-Link   4             Schwarz
