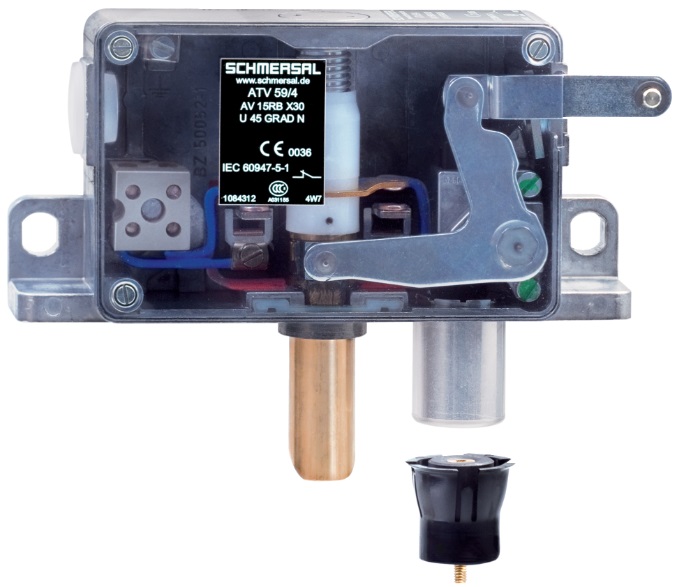

Schmersal- Rechtsausführung- Metallgehäuse- Fehlschließsicherung- für 1-flügelige Türen- für den Einsatz in Personenaufzügen zugelassen- Hilfsentriegelung durch Dreikantschlüssel M5- Breite 165 mm- Höhe 80 mm- Tiefe 36 mm- Durchmesser des Riegelbolzens 18 mm- X-Maß des Riegelbolzen 30 mmHinweis (X-Maß des Riegelbolzen)Die gesamte Riegelbolzenlänge ergibt sich aus der vorgeschriebenen Eintauchtiefe des Riegelbolzens in das Türblatt von 21 mm und dem X-Maß. Mit dem X-Maß bezeichnet man den Abstand zwischen der Gehäuseunterseite der Türverriegelung und der Türoberkante.- Riegelbolzenanschrägung, unterseitig 45 °- Schutzart IP20- Umgebungstemperatur, minimum -15 °C- Umgebungstemperatur, maximum +70 °C- Umgebungsbedingungen - Isolationskennwerte- Bemessungsisolationsspannung Ui 400 VAC- Bemessungsstoßspannungsfestigkeit Uimp 6 kVElektrische Daten- Thermischer Dauerstrom 10 A- Spannung, Gebrauchskategorie AC-15 230 VAC- Strom, Gebrauchskategorie AC-15 2 A- Spannung, Gebrauchskategorie DC-13 200 VDC- Strom, Gebrauchskategorie DC-13 2 A- Schaltelement Öffner (NC), Schließer (NO)- Schaltprinzip Schleichschaltung
