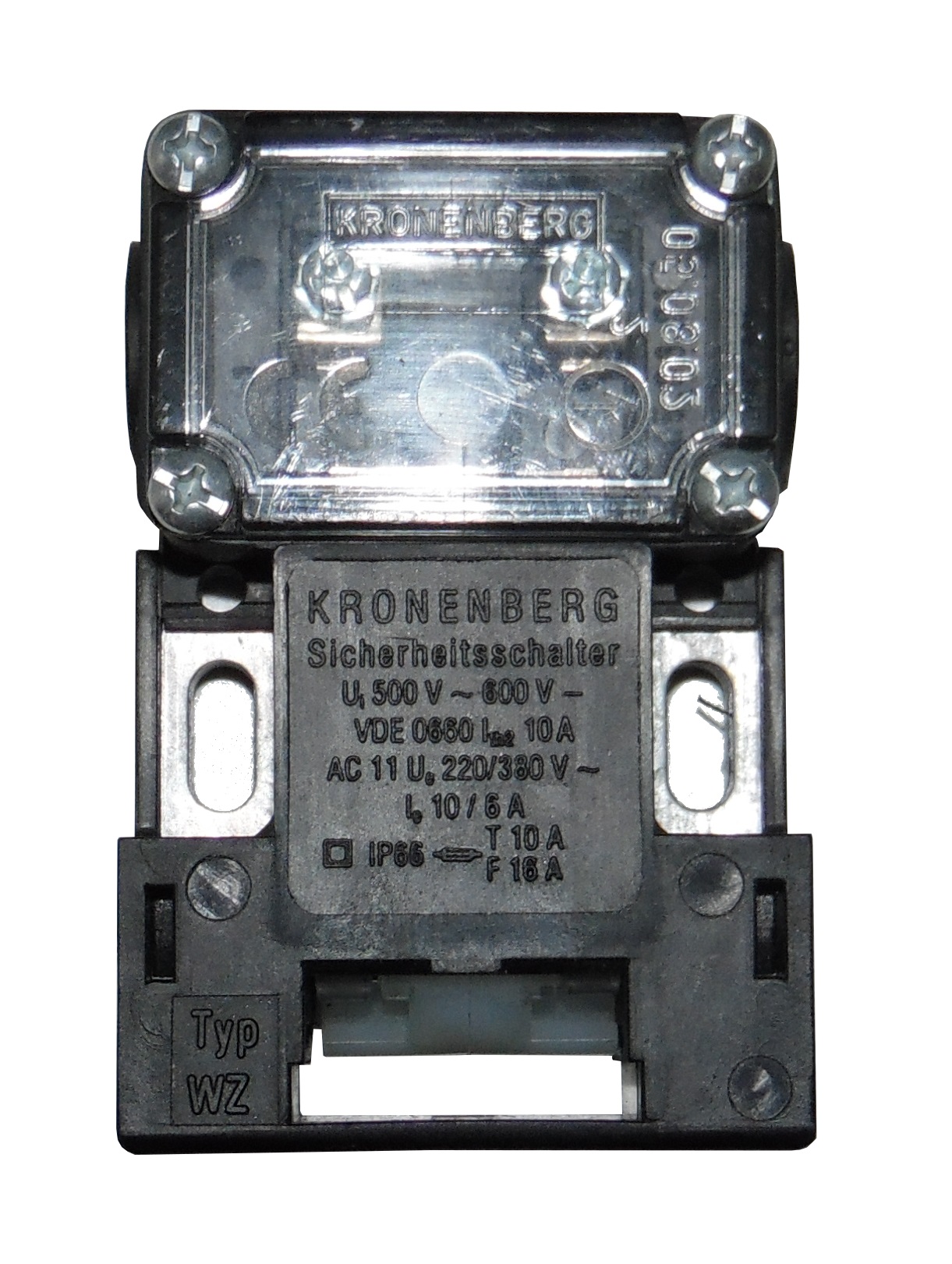

Sicherheitsschalter WZF-B bodenseitig betätigt mit Manipulationsschutz.Der wassergeschützte Sicherheitsschalter WZF ist ein Sicherheitsschalter mit Zwangsbetätigung. Durch die Mehrfachcodierung wird erhöhter Manipulationsschutz gewährleistet. Der lange Nachlaufweg (5,5 mm) sorgt dafür, dass es auch bei rüttelnder Schutzverkleidung zu keinerlei Kontaktunterbrechungen kommt.
Beim Herausziehen des Betätigers aus dem Schalter erfolgt eine Zwangsöffnung des Kontaktes
| Technische Daten |
| Normen : | EN 81-20, EN 81-50, IEC/EN 60947-5-1, GS-ET 15, EN ISO 13489-1 Ui = 250 V Ith = 10 A Uimp = 4 kV |
| Schaltleistung : | AC-15 Ie = 6 A Ue = 230 V
DC-13 Ie = 1 A Ue = 200 V Ie = 10 A Ue = 24 V |
| Kurzschlussfestigkeit : | T 10 A
F 16 A |
| Schutzart : | IP66 |
| Kontakte : | Feinsilber als Kontaktwerkstoff |
| Anschluss : | über Schraubklemme max. 2,5 mm2 , Leitungseinführung 2 x M16 x 1,5 |
| Umgebungstemperatur : | -30 °C bis +80 °C,
Einbaulage beliebig |
| Betätigungs- / Rückstellkraft : | 21 N /
0 N |
| B10d-Wert (10% Nennlast) : | 10 Millionen /
Gebrauchsdauer 25 Jahre |
| Gewicht : | Schalter = 100 g Betätiger = 28 g |
