HZ - Sperrmittelschalter für Hakenriegel
Der Sperrmittelschalter für Hakenriegel HZ ist ein Sicherheitsschalter mit Zwangsbetätigung und wird vorzugsweise zur Überwachung der Sperrung des Hakenriegels an automatischen Türen eingesetzt. Der Schalter verkraftet auch Längsbewegungen bei kleinem Schwenkradius des Hakenriegels. Die Betätigung erfolgt über die Kontaktbrücken PZ 18, PZ 21, DZ 18, DZ 21, PZ 18SO oder PZ 24. Beim PZ 24 muß allerdings der Berührungsschutz gesondert betrachtet werden.
MERKMALE
- Sicherheitsschalter mit Zwangsbetätigung
- Gutachterliche Beurteilung G 328 (TÜV) für EN 81
- Gehäuse aus Thermoplast, selbstverlöschend
- großzügiger Einlauf bei kleinem Schwenkradius am Hakenriegel
- hohe Kontaktsicherheit durch Selbstreinigung
- geräuscharme Funktionsweise
- sehr lange Lebensdauer
- Druckscheibe zur sicheren Befestigung
TECHNISCHE DATEN
| Normen : | EN 81-1 / EN 81-2 ; EN 60947-5-1
Ui=500V lth=10 Uimp=4kV |
| Schaltleistung : | AC-15 le=2A Ue=230V DC-13 le=2A Ue=200V |
| Kurzschlussfestigkeit : | T 10 A ; F 16 A |
| Schutzart : | IP20, IP00 bei Verwendung der Kontaktbrücke PZ24 |
| Kontakte : | Zwangsöffner mit Feinsilber als Kontaktwerkstoff |
| Anschluss : | über Schraubklemme max. 2,5mm2 , unverlierbar |
| Umgebungstemperatur : | -30°C bis 80°C, Einbaulage beliebig |
| Betätigungskraft : | 1,6N |
| Gewicht : | HZ=26g (PZ18=6g PZ21=6,2g PZ24=6-4g) |

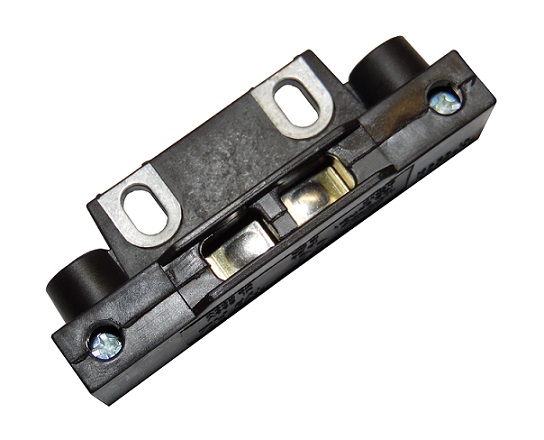

.jpg "HZ Sperrmittelschalter für Hakenriegel")
