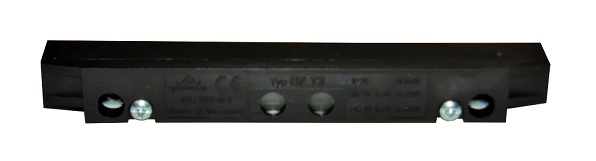

DZ73 - Sicherheitsschalter in länglicher Bauart
Der Türschalter DZ 73 ist ein Sicherheitsschalter mit Zwangsbetätigung und wird zur Überwachung der Schließstellung von Aufzugstüren eingesetzt bzw. als Sperrmittelschalter bei automatischen Türen. Der DZ 73 ist konstruktiv mit dem PZ 73 identisch, hat jedoch eine längliche Bauform. Die Betätigung erfolgt über die Kontaktbrücken PZ 18, PZ 21, DZ 18, DZ 21, PZ 18SO oder PZ 24. Beim PZ 24 muß allerdings der Berührungsschutz gesondert betrachtet werden.
Merkmale:
- Sicherheitsschalter mit Zwangsbetätigung
- Einsatz zur Überwachung der Schließstellung von Aufzugtüren bzw. als Sperrmittelschalter bei automatischen Türen
- gutachtliche Beurteilung G 330 (TÜV) für EN 81
- Gehäuse aus Thermoplast, selbstverlöschend
- Betätigungsrichtung kann umgebaut werden
- hohe Kontaktsicherheit durch Selbstreinigung
- geräuscharme Funktionsweise
- sehr lange Lebensdauer
- Druckscheibe zur sicheren Befestigung
TECHNISCHE DATEN :
| Normen : | EN 81-1 / EN 81-2 ; EN 60947-5-1
Ui=500V lth=10A Uimp=4kV |
| Schaltleistung : | AC-15 le=2A Ue=230V DC-13 le=2A Ue=200V |
| Kurzschlussfestigkeit : | T 10 A ; F 16 A |
| Schutzart : | IP20, IP00 bei Verwendung der Kontaktbrücke PZ 24 |
| Kontakte : | Zwangsöffner mit Feinsilber als Kontaktwerkstoff |
| Anschluss : | über Schraubklemme max. 2,5mm2 |
| Umgebungstemperatur : | -30°C to 80°C, Einbaulage beliebig |
| Betätigungskraft : | 1,6N |
| Gewicht : | DZ73=50g ; (DZ18=9g ; DZ21=9,2g) |
