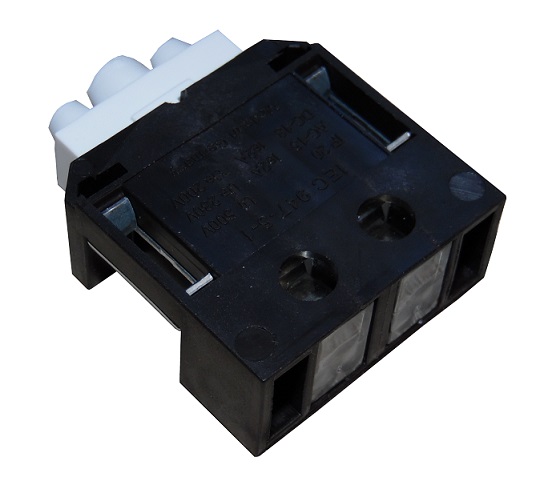

PZ73 - Sicherheitsschalter in klassischer Bauart
Der Türschalter PZ 73 ist ein Sicherheitsschalter mit Zwangsbetätigung und wird zur Überwachung der Schließstellung von Aufzugstüren eingesetzt bzw. als Sperrmittelschalter bei automatischen Türen. Der PZ 73 ist der Standardschalter im Aufzugsbau mit unübertroffenem Grundprinzip. Die Betätigung erfolgt über die Kontaktbrücken PZ 18, PZ 21, DZ 18, DZ 21, PZ 18SO oder PZ 24. Beim PZ 24 muß allerdings der Berührungsschutz gesondert betrachtet werden.
Merkmale
- Sicherheitsschalter mit Zwangsbetätigung
- Einsatz zur Überwachung der Schließstellung von Aufzügtüren bzw. als Sperrmittelschalter bei automatischen Türen
- gutachtliche Beurteilung G329 (TÜV) für EN 81
- Gehäuse aus Thermoplast, selbstverlöschend
- Betätigungsrichtung kann umgebaut werden
- hohe Kontaktsicherheit durch Selbstreinigung
- geräuscharme Funktionsweise
- sehr lange Lebensdauer
- Druckscheibe zur sicheren Befestigung
TECHNISCHE DATEN
| Normen : | EN 81-1 / 81-2 ; EN 60947-5-1 |
| Schaltleistung : | AC-15 le=2A Ue=230V DC-13 le=2A Ue=200V |
| Kurzschlussfestigkeit : | T 10 A ;F 16 A |
| Schutzart : | IP20, IP00 bei Verwendung der Kontaktbrücke PZ 24 |
| Kontakte : | Zwangsöffner mit Feinsilber als Kontaktwerkstoff |
| Anschluss : | über Schraubklemme max. 2,5mm2 |
| Umgebungstemperatur : | -30°C to 80°C, Einbaulage beliebig |
| Betätigungskraft : | 1,6N |
| Gewicht : | PZ73=42g ; PZ18=6g ; PZ21=6,2g ; PZ24=6,4g |
