Für Aufprallmassen bis 1000 kg - beide Kolbenstangen mit Rückstellfeder
Die Endlagendämpfer der Baureihe ZDHa28 sind dadurch gekennzeichnet,daß sie
beidseitig Kolbenstangen haben,die jeweils unabhängig voneiunander durch eine
intregierte Rückstellfeder wieder ausfahren.Der Dämpfer ZDHa28 wird direkt auf dem
sich bewegenden Gegenstand befestigt,so daß dieser mit nur einem Dämpfer in beiden
Endlagen abgebremst wird.
Technische Daten
| Oberfläche : | verzinkt,Kolbenstange hart verchromt |
| Regulierung : | Nadelregulierung |
| Dämpfungsverhalten : | progressiv |
| Kolbenstangenanschlüsse : | Puffer (Maße Puffer NR in Klammer) |
| Befestigung : | Gewinde vorne und hinten am Zylinder |
| Aufprallgeschwindigkeit : | 0,1 bis 2,0 m/s |
| Korrekturfaktor : | fK = 2,5 |
| Rückstellkraft (innenliegende Feder) | 60N |
| Energie pro Hub : | 165 Nm |
| Durchm.Kolbenstange / Durchm.Zylinder : | 8,5mm / 28mm |
| Hublänge : | 120/120 mm |
| Hübe pro Minute : | maximal 10 |
| Temperaturbereich : | 0° bis 60°C (auf Anfrage:-30°C, +80°C |

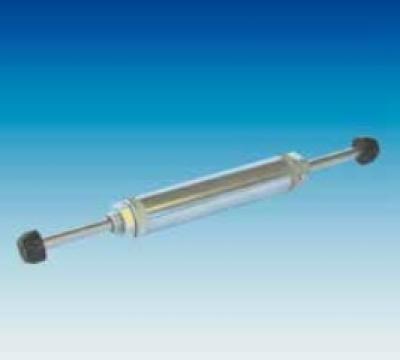

.jpg "Zweiseitiger Endlagendämpfer Baureihe ZDHa28, Hub 120/120mm")
