Bei den Endlagendämpfern der Baureihe ZDHaeg 28 mit beidseitiger Kolbenstange wird nur die Kolbenstange auf einer Seite (Hub A) durch eine Rückstellfeder automatisch ausgefahren. Die zweite Kolbenstange (Hub B) wird durch die einfahrende Kolbenstange Seite A ausgeschoben.Diese Dämpfer werden häufig bei Schiebetüren eingesezt.
Die automatisch ausfahrende Kolbenstange (Hub A) sollte in Öffnungsrichtung der Tür zeigen,damit die Auf-Bewegung der Tür auch dann gedämpft wird,wenn die Tür zuvor z.B. aufgrund eines erneuten Öffnungsbefehls nicht ganz geschlossen war.Die gegenüberliegende Kolbenstange dämpft in Schließrichtung.Da die Kolbenstange hier keine Rückstellfeder hat,kann die Tür in keinem Fall wieder aufgedrückt werden.
| Oberfläche : | verzinkt,Kolbenstange hart verchromt |
| Regulierung : | Nadelregulierung |
| Dämpfungsverhalten : | konstant |
| Kolbenstangenanschlüsse : | Puffer (Maße Puffer NR in Klammern) |
| Befestigung : | Gewinde vorne und hinten am Zylinder |
| Aufprallgeschwindigkeit : | 0,1 bis 2,0 m/s |
| Korrekturfaktor : | fK=2,5 |
| Rückstellkraft (Hub A) : | 20 N |
| Energie pro Hub : | 120 Nm |
| Durchm. Kolbenstange / Durchm. Zylinder : | 8,5 mm / 28 mm |
| Hublänge : | 70/50 mm |
| Hübe pro Minute : | maximal 10 |
| Temperaturbereich : | 0° bis 60 °C (auf Anfrage: -30°C, +80°C |
ACHTUNG :beim Dämpfer 2000288 fährt die Kolbenstange auf Seite A nur 20mm automatisch aus.Die restlichen 50mm werden erst dann ausgeschoben,wenn die Kolbenstange auf Seite B eingefahren wird.

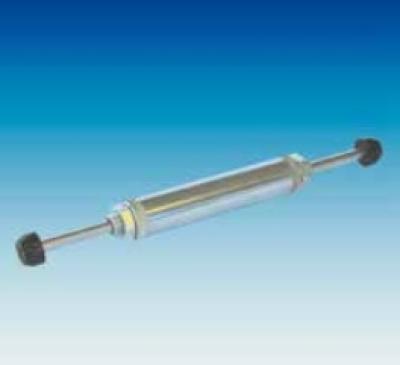

.jpg "Zweiseitiger Endlagendämpfer Baureihe ZDHaeg28, Hub 70/50mm")
