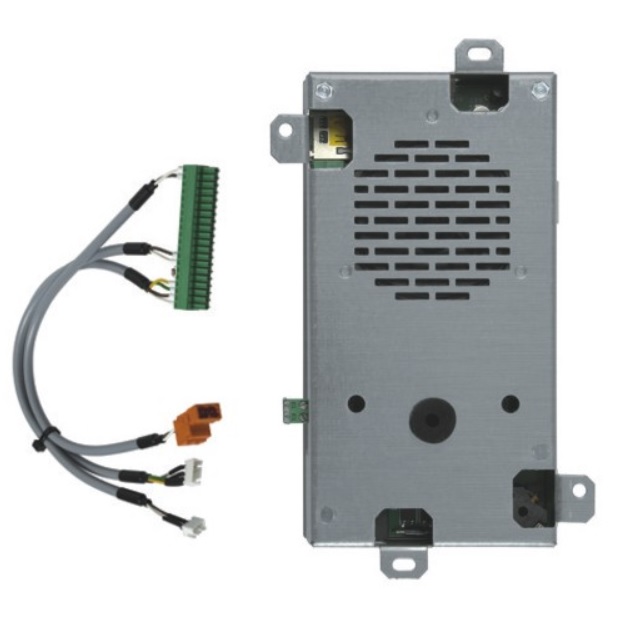

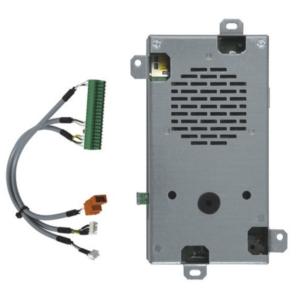

Nachrüstsatz für Schindler Lifts.
Das Retrofit-Kit soll das ETMA Schindler-System ersetzen und den vorhandenen Nottaster und die LEDs verwenden.
KOMPONENTEN
- Hilfreiches 2W-V 12V MK (5HL-006)
- Kabel-Nachrüstsatz Schindler (5KT-121)
KABEL-UMBAUSATZ SCHINDLER
- Kabellänge: 2 m
- Klemmenblöcke: 20 Pins zum Anschluss an den Helpy 2W-V 12V MK
- Leiter: 3 Kabel mit Klemmen auf der Seite der Klemmleisten / mit Steckern auf der Seite des Schindlers
Nachrüstsatz für Schindler Lifts.
HELPY 2W-V Schindler Retrofit ist eine Freisprecheinrichtung für den Einsatz als Notrufsystem in Aufzüge als Ersatz von bestehenden Schindler ETMA oder TAM2 Notrufsysteme. Das Gerät befindet sich in einem kompakten und robusten Gehäuse. Die Installation erfolgt auf der Aufzugskabine. Integriert im Gerät befinden sich: ein Lautsprecher und ein Mikrofon. Zur vollständigen Installation muss nur noch eine Notruftaste angeschlossen werde. Weiterhin können noch 2 passive Sprecheinheiten (z.B. oben und unter der Kabine) angeschlossen werde. Ebenfalls ist es möglich direkt externe Piktogramme sowie ein analoges Telefon für die Interkomfunktion zwischen Kabine und Maschinenraum anzuschließen. Ein programmierbarer Relaisausgang vervollständigt die Ausstattung des Notrufgerätes.
Mit dem Betätiger der Notruftaste im Aufzug wird die Leitung belegt und die erste gespeicherte Rufnummer gewählt. Die Rufnummern können eine Länge von bis zu 16 Ziffern haben. Sollte die gewählte Rufnummer nicht antworten, wird automatisch die nächste Rufnummer gewählt. Bis zu zwölf Rufnummern können programmiert werden. Nach der Antwort muss die Verbindung quittiert werden, sonst fährt das Gerät weiter mit seiner Suche fort. Nach der Anrufbeantwortung sendet das Gerät automatisch eine gespeicherte Sprachansage für die Identifizierung. Die Programmierung erfolgt über ein Telefon mit MFV Nachwahl, über PC über einen USB Anschluss oder über eine SD Speicherkarte.
Leistungsmerkmale Grundausstattung:
- Anschluss über analoge Telefonleitung
- Stromversorgung über 11,5 bis 14 Vdc (16 bis 26 V bei der 24V Version), max. 140mA
- Zwei Kontakte (potentialfrei) anschließbar (Notruftasten, technischer Sammelalarm, Alarmende Signalisierung)
- Intergriertes Relais mit Programmierbaren Funktionen
- Es können bis zu 12 unterschiedliche 16-stellige Rufnummern für Notrufe/Routineruf, technische Alarme verwendet werden
- Für jede Rufnummer kann ein unterschiedliches Protokoll (MFV, CLI oder P100) eingestellt werden.
- Nächste Rufnummernwahl bei keiner Antwort, Antwort ohne Quittung oder Besetztton
- Programmierbarer ID-Code 10-stellig
- Programmierung über MFV Telefon, USB Kabel und SD Speicherkarte
- Abstellbare automatische Anrufbeantwortung
- Vereinfachte Anrufbeantwortung
- Hochwertige sprachgesteuerte Freisprecheinrichtung
- Einstellbare Anzahl der Rufe vor automatischer Anrufbeantwortung
- Zwei frei besprechbare Ansagen zur Beruhigung und Identifizierung
- Mehrsprchiges Ansagesystem für Programmierung und Wartung (8 integrierten Sprachen)
- Bis zu 3 mehrsprachigen Beruhigungsansagen (8 Sprachen zur Auswahl)
- Gesteuerte Trennung über MFV-Nachwahl
- Optische und akustische Anzeige über Betrieb.
- Einstellbarer automatischer Routineruf zwischen 1 und 9 Tage
- Anrufidentifizierung über P100 Protokoll
- Einstellbare Lautstärke
- Alarmfilterfunktion über Steuerkontakt
- Einstellbare Alarmauslösungszeitfilter
- Intergriete Interkomfunktion
- Steuerung für externe Piktogramme nach EN81:70
- Prüfung von Mikrofon und Lautsprecher mit Alarmierung bei Ausfall
- Intergrierte Echtzeituhr für stundengenauen Routineruf
- Batteriealarm für optionalen GSM/UMTS/LTE Gateway
- Parallelschaltung für nis 9 Geräte auf der gleichen Telefonleitung
- Signalisierung fehlender Routineruf nach EN81-28 (2018)
- Anschlusskabel für Austausch der ETMA/TAM2 Sprechstellen
Ergänzungsausstattung
- Zusätzliche Sprecheinheiten für Aufzugskabine (oben/unten)
- Wandtelefon für Maschinenraum mit Interkomfunktion
- Notstromversorgung mit integrierten und überwachten Akku
- Loop Verstärker
Technische Daten
- Stromversorgung : 11,5 bis 14 Vdc oder 16 bis 26 Vdc
- Stromverbrauch : max. 140mA
- Testalarm : 1 pro Tag, bis zu jedem 9. Tag oder keinen (programmierbar)
- Protokoll : Esseti, P100
- Abmessungen Baugruppe HxBxT : 81 x 156 x 28 mm
- Gewicht : 233 Gramm
- Betriebstemperatur : 0° bis +40°C
- Luftfeuchtigkeit : 30 bis 90% relative Luftfeuchtigkeit ohne Kondensierung
- CE:EN62368-1, EN55022, EN55024, EN12015, EN12016
- Weitere Normen : EN81:2-2, EN81:28 (2004), EN81:28 (2018), EN81-80, EN81-70, ROHS
